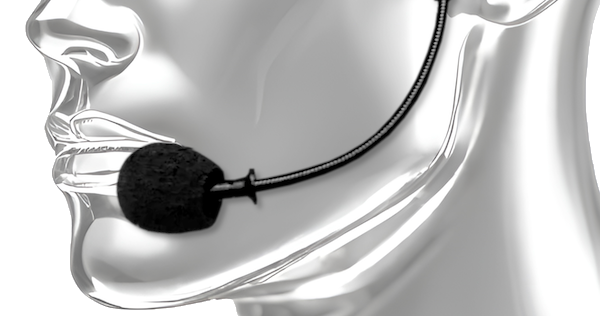

Microphone de référence

Référence

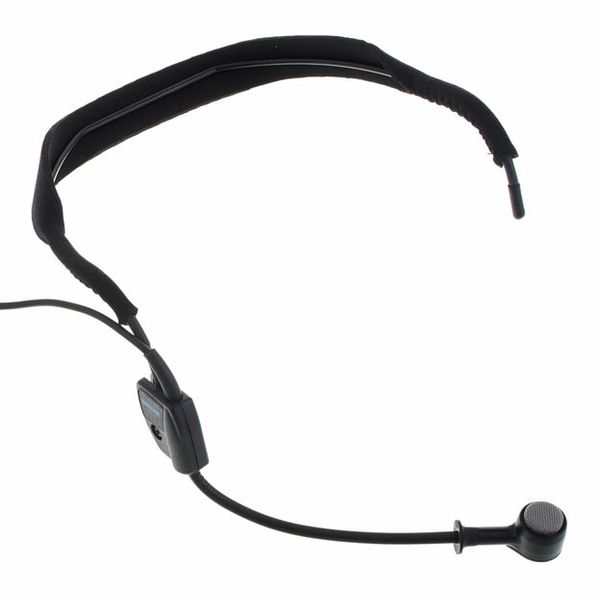

La référence du microphone à conduction aérienne est Shure WH20XLR.

Ce microphone est disponible à la vente sur thomann. La documentation technique se trouve ici.

Microphone intra-auriculaire rigide

Référence

Ce microphone intra-auriculaire rigide est intégré dans le produit Acoustically Transparent Earpieces fabriqué par l’entreprise allemande inear.de.

Les détails techniques sont reportés dans la publication A one-size-fits-all earpiece with multiple microphones and drivers for hearing device research. Dans le cadre du dataset VibraVox, nous avons seulement utilisé le microphone intra-auriculaire Knowles SPH1642HT5H-1 top-port MEMS dont la documentation technique est disponible sur Knowles.

Microphone intra-auriculaire souple

Référence

Ce microphone est un prototype réalisé conjointement par l’entreprise Cotral, l’ISL (Institut franco-allemand de recherches de Saint-Louis) et le LMSSC (Laboratoire de Mécanique des Structures et des Systèmes Couplés). Il consiste en un embout Alvis mk5 associé à un microphone STMicroelectronics MP34DT01. Plusieurs mesures ont été entreprises pour garantir une étanchéité acoustique optimale pour le microphone intra-auriculaire afin de choisir l’embout le plus adapté.

Pré-amplification

Ce microphone a nécessité un circuit de pré-amplification.

Laryngophone

Référence

La référence du Laryngophone Dual Transponder Throat Microphone - 3.5mm (1/8") Connector - XVTM822D-D35 fabriqué par ixRadio. Ce microphone est disponible à la vente sur ixRadio.

Accéléromètre frontal

Référence

Pour offrir une grande variété de microphones à conduction corporelle, nous avons incorporé un accéléromètre Knowles BU23173-000 positionné sur le front et fixé en place à l’aide d’un bandeau personnalisé imprimé en 3D.

Préamplification

Un préamplificateur dédié a été développé pour ce capteur.

Maintien en position

Le bandeau conçu s’inspire de la conception d’une lampe frontale. Une pièce personnalisée imprimée en 3D a été nécessaire pour adapter le capteur au bandeau.

Capteur de vibrations temporal

Référence

La référence du microphone de contact sur la tempe est C411 fabriqué par AKG. Ce microphone est disponible à la vente sur thomann. Il est généralement utilisé pour les instruments à cordes, mais le projet VibraVox l’utilisera comme microphone à conduction osseuse.

Maintien en position

Ce microphone est placé sur la tempe à l’aide d’une pièce imprimée en 3D. Le design de cette pièce a été basé sur un scan 3D du casque Aftershokz, avec les modifications nécessaires pour accueillir le capteur avec un lien sphérique.
